تفاصيل المنتج:
شروط الدفع والشحن:
|
| الضغط: | الضغط العادي | تطبيق: | Y مصفاة |
|---|---|---|---|
| صلة: | شفة | شاشة: | SS304، SS316 |
| مواد: | الفولاذ المقاوم للصدأ، والكربون الصلب | بحجم: | DN15 ~ DN900 ، 1/2 "-36" |
| تسليط الضوء: | flanged y type strainer,pipeline y strainers |
||

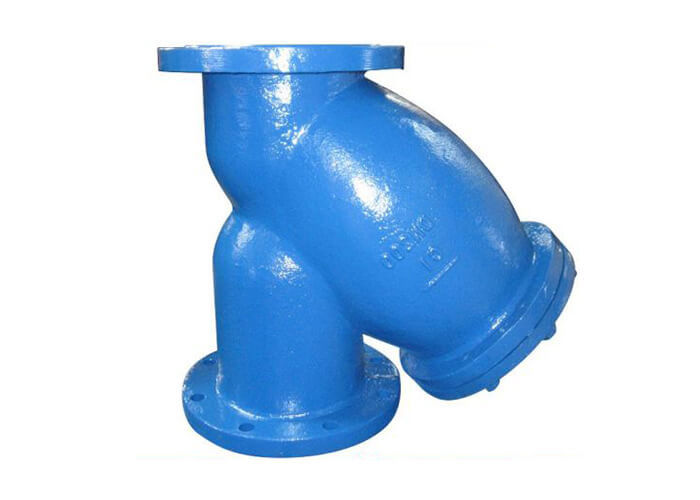

Y مصفاة Wras موافقة Y مصفاة
مواد الجسم: حديد الدكتايل ، الحديد الزهر ، الكربون الصلب ، الفولاذ المقاوم للصدأ
الشاشة: SS304 ، SS316.
طوقا: EPDM / NBR أو الجرافيت
النوع: مصفاة Y ، سلة مصفاة
ينطبق المتوسطة: المياه ، النفط ، الغاز ، الغذاء ، الكيميائية ، المتوسطة تآكل.
معيار التصميم: ANSI / BS / DIN / JIS
الحجم: DN15 ~ DN900 ، 1/2 "-36"
ضغط العمل: PN10 ، PN16 ، PN25 ، PN40 ، PN63
| لا. | جزء اسم | مواد | |||
| 1 | الجسم | الحديد الزهر / حديد الدكتايل / CS / SS | |||
| 2 | شاشة | SS304 / SS316 | |||
| 3 | صاعقة | الصلب المجلفن / SS A2-70 | |||
| 4 | طوقا | EPDM ، بونا أو الجرافيت | |||
| 5 | غطاء محرك السيارة | CI / DI / CS / SS | |||
| 6 | قابس كهرباء | الحديد طيع / SS | |||
الأبعاد (الوحدة: مم)
| `DN | L | د | D1 | D2 | ب | F | ن-OD |
| 50 | 220 | 165 | 125 | 99 | 20 | 3 | 4-O19 |
| 65 | 273 | 185 | 145 | 118 | 20 | 3 | 8-O19 |
| 80 | 292 | 200 | 160 | 132 | 22 | 3 | 8-O19 |
| 100 | 352 | 235 | 190 | 156 | 24 | 3 | 8-ø23 |
| 125 | 416 | 270 | 220 | 184 | 26 | 3 | 8-ø28 |
| 150 | 470 | 300 | 250 | 211 | 26 | 3 | 8-ø28 |
| 200 | 543 | 360 | 310 | 274 | 30 | 3 | 12-ø28 |
| 250 | 660 | 425 | 370 | 330 | 32 | 3 | 12-ø31 |
| 300 | 762 | 485 | 430 | 389 | 32 | 4 | 16-ø31 |
| 350 | 980 | 555 | 490 | 448 | 36 | 4 | 16-ø34 |
| 400 | 1100 | 620 | 550 | 503 | 38 | 4 | 16-ø37 |
| 450 | 1200 | 670 | 600 | 548 | 40 | 4 | 20-ø37 |
