تفاصيل المنتج:
شروط الدفع والشحن:
|
| بحجم: | 2/1/2 "~ 5" | نهاية اتصال قياسي: | ASME B16.5a |
|---|---|---|---|
| اساسي: | ANSI، GB | مواد الكرة: | CF8 |
| وجها لوجه قياسي: | ASME B16.10 | تصميم معيار: | ASME B16.34 |
| تسليط الضوء: | ss globe valve,stainless steel flanged globe valve |
||

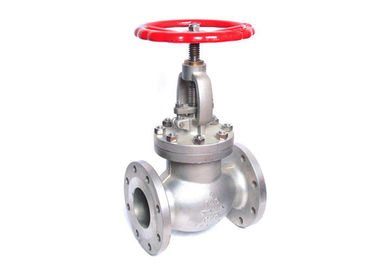

API فئة الفولاذ المقاوم للصدأ غلوب صمام 4 بوصة 8 بوصة التوصيل على شكل صمام رفرف
مواصفات
- معيار التصميم: ANSI B16.34 / API 600 / API 602
- التفتيش والاختبار: API 598
- وجها لوجه: ANSI B16.10
- اتصال شفة: ANSI B16.5 (للحصول على NPS≤24) / ANSI B16.47 SERIES B ، ANSI 16.47 SERIES A ، MSS SP-44 (بالنسبة NPS> 24)
الوضعية
إن عضو الفتح والإغلاق في صمام الكرة الأرضية عبارة عن قلاب صمام على شكل قابس ، وسطح الختم مسطح أو مدبب ، ويتحرك قلاب الصمام خطيًا على طول الخط المركزي لمقعد الصمام. شكل حركة جذع الصمام (الاسم العام: قضيب مظلم) ، له أيضًا نوع قضيب الرفع الدوار ، (الاسم الشائع: قضيب مشرق) يشير صمام الإيقاف إلى الصمام الذي يتحرك فيه عضو الإغلاق (الصمام) على طول الخط المركزي لل مقعد صمام. اعتمادًا على شكل حركة الرفرف ، يتناسب التغيير في فتح المقعد مع رفرف السفر. نظرًا لسرعة فتح أو إغلاق السكتة الدماغية لصمام الصمام لهذا النوع من الصمامات ، ووظيفة القطع الموثوق بها جدًا ، ولأن تغيير فتحة صمام الصمام يتناسب مع سكتة رفرف الصمام ، فهي مناسبة جدًا تعديل معدل التدفق. لذلك ، هذا النوع من صمام الكرة الأرضية للإغلاق مناسب تمامًا للإغلاق أو التنظيم والاختناق.
| بحجم | د | L | H | W | د | C | G | تي | N-ΦM |
| 1 " | 25 | 127 | 212 | 140 | 108 | 79،5 | 51 | 11.1 | 16/04 |
| 1 1/4 " | 32 | 140 | 243 | 160 | 117 | 89.5 | 64 | 12.7 | 16/04 |
| 1 1/2 " | 40 | 165 | 246 | 160 | 127 | 98.5 | 73 | 14.3 | 16/04 |
| 2 " | 50 | 203 | 252 | 200 | 152 | 120.5 | 92 | 15.9 | 19/04 |
| 2 1/2 " | 65 | 216 | 308 | 200 | 178 | 139.5 | 105 | 17.5 | 19/04 |
| 3 " | 80 | 241 | 327 | 250 | 190 | 152.5 | 127 | 19.1 | 19/04 |
| 4 " | 100 | 292 | 384 | 250 | 229 | 190.5 | 157 | 23.9 | 8-19 |
| 5 " | 125 | 356 | 484 | 300 | 254 | 216 | 186 | 23.9 | 8-22 |
| 6 " | 150 | 406 | 547 | 350 | 279 | 241.5 | 216 | 25.4 | 8-22 |
| 8 " | 200 | 495 | 669 | 350 | 343 | 298.5 | 270 | 28.6 | 8-22 |
| 10 " | 250 | 622 | 824 | 200 | 406 | 362.5 | 324 | 30.2 | 12-25 |
خاصية
1. تصميم الختم المزدوج (الأنابيب المموجة + التعبئة) إذا فشلت الخوار ، فإن عبوة الجذع ستتجنب أيضًا التسرب وتفي بمعايير الختم الدولية.
2. السلامة وحماية البيئة ، لا فقدان السوائل ، تقليل فقدان الطاقة ، تحسين سلامة معدات المصنع.
3. الخدمة الطويلة في الحياة ، تقليل عدد الصيانة ، تقليل تكاليف التشغيل.
4. تصميم ختم الوصلة الوعرة يضمن عدم التسرب من جذع الصمام ويوفر ظروفًا خالية من الصيانة.
