تفاصيل المنتج:
شروط الدفع والشحن:
|
| بحجم: | NPS 2 "~ 24" | ذات حواف ديمنسون: | ASME B16.5 ، ASME B16.47 ، BSEN 1092 |
|---|---|---|---|
| مواد: | CF8M ، CF3 ، CF3M ، CN7M ، CF8 ، WCB ، LCB ، WC6 ، WC9 ، C12 ، C5 ، CF8 ، CF8M ، CF3 ، CF3M | عملية طريقة: | دليل ، دودة العتاد ، المحرك الكهربائي ، المحرك الهوائية |
| اتصال نهاية نوع: | ASME B16.5 و ASNE B16.47 و BSEN 1092 و DINASME B16.25BSEN 558 و ASME B16.5 و BSEN 1092 | وجها لوجه: | ASME B16.10 |
| تسليط الضوء: | flange globe valve,wcb globe valve |
||

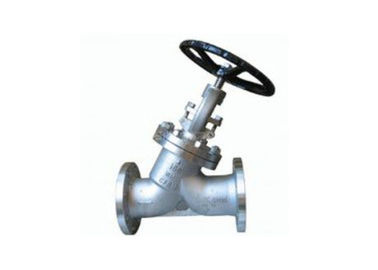

Y نوع الكرة الأرضية تصميم الضغط الذاتي ختم انسحب بونيه ارتفاع الجذعية
| نوع المنتج | ON / OFF |
| وصف المنتج | Y نوع الضغط الذاتي ختم يلقي صمام غلوب |
| نموذج | J43H-Y نوع صمام الكرة الأرضية |
| القطر الاسمي | NPS 2 "～ 24" (DN50 ～ DN600) |
| درجة حرارة التشغيل | -29 ℃ ～ 593 ℃ (قد تختلف درجة حرارة الخدمة للمواد المختلفة) |
| الضغط الاسمي | الفئة 150 ～ 2500 (PN 20 ～ PN420) |
| مواد | المواد الرئيسية: A216 WCB ، WCC ؛ A217 WC6، WC9، C5، C12، C12A، CA15؛ A351 CF8 ، CF8M ، CF3 ، CF3M ، CF8C ، CN3MN ، CK3MCUN ، CN7M ؛ A352 LCB، LCC؛ A494 CW-6MC، CU5MCuC، M35-1؛ A890 4A (CD3MN) ، 5A (CE3MN) ، 6A (CD3MWCuN) ؛ ASME B 148 C95800 ، C95500 ، إلخ. |
| معيار التصميم | BS 1873 ، ASME B16.34 ، GB 12235 ، GB / T 12224 |
| طول الهيكلية | ASME B16.10 ، GB / T 12221 |
| ربط نهاية | ASME B16.5 ، ASME B16.25 ، GB / T 9113 ، GB / T 12224 |
| قواعد الامتحان | API 598 ، ISO 5208 ، GB / T 26480 ، GB / T13927 |
| طريقة التشغيل | رفع عجلة اليد ، عجلة اليد غير رفع ، شطبة والعتاد ، وحدة محرك السيارات ، وحدة محرك هوائي |
| مجالات التطبيق | للتطبيق في مجالات مثل صناعة الطاقة الكهربائية وتكرير البترول وهندسة البتروكيماويات والنفط البحري وهندسة مياه الصنبور في الإنشاءات الحضرية والهندسة الكيميائية ، إلخ. |
| ملاحظات أخرى 1 | بسبب هيكل جسم الصمام من النوع Y ، يتم تقليل مقاومة التدفق للوسيط ويمكن تجريب مجموعة الصمامات لتقليل اهتزاز قفل الصمام وساق الصمام بسبب تأثير الوسط ، وبالتالي لضمان أداء الختم. |
| ملاحظات أخرى 2 | الوجوه السدودة لمقعد الصمام ومجموعة قفل الصمامات ملحومة بسبائك صلب لتحسين مقاومة التآكل وإطالة عمر خدمة الصمام. |
| ملاحظات أخرى 3 | يكون الاحتكاك بين الوجوه المانعة للتسرب أصغر أثناء الفتح والإغلاق ، مما يسهل عمر خدمة أطول. |
| ملاحظات أخرى 4 | إن مجموعة الصمامات هي من أنواع تفتق وإبرة وكرة ومكافئ ، ويمكن استخدامها لضبط معدل التدفق. |
| ملاحظات أخرى 5 | يتم استخدام SS + الجرافيت أو الختم المعدني أو الختم الذاتي للضغط بين جسم الصمام وغطاء المحرك من أجل الختم الموثوق |
| ملاحظات أخرى 6 | هيكل الساق الصاعد ، مما يجعل موضع مفتاح الصمام واضحًا في لمحة |
| ملاحظات أخرى 7 | لن يتلامس مؤشر ترابط جذع الصمام مع الوسيط ، وبالتالي يتم تقليل تآكل الوسيط إلى الخيط. |
| ملاحظات أخرى 8 | يتم توفير خلوص معين بين سدادة الصمام وساق الصمام. يمكنك تعديله من قبل نفسك. الختم موثوق. |
| ملاحظات أخرى 9 | يمكن تشكيل مجموعة الصمامات في شكل قطع مكافئ ، كروي ، إبرة ، إلخ. وفقًا لمتطلبات العميل. يمكن استخدامه للتكيف (تعديل تقريبي) على خط الأنابيب. |
| ملاحظات أخرى 10 | السكتة الدماغية القصيرة مناسبة للتطبيق في المواضع الخاضعة لفتح متكرر. |
| ملاحظات أخرى 11 | صمام وقف على شكل Y - ممر التدفق الانسيابي لديه معامل تدفق عالي للغاية ، ويمكن أن يقلل إلى أقصى حد من انخفاض الضغط عبر النظام. |
| ملاحظات أخرى 12 | من خلال تحسين التصميم الهيكلي واختيار هيكل التعبئة المعقول ومورد التعبئة المؤهلين ، يمكن للصمامات تلبية متطلبات اختبار الختم من الفئة أ المواصفة ISO 15848 FE. |
