تفاصيل المنتج:
شروط الدفع والشحن:
|
هيئة المواد: | SS304 SS316 | مواد الكرة: | CF8، CF8M |
---|---|---|---|
سيات مادة: | ptfe | اساسي: | GB، ANSI، JIS، DIN |
بحجم: | DN15 ~ DN200 | الضغط: | 10 ك 20 ك |
تسليط الضوء: | ss flanged ball valve,ball valve flange type |

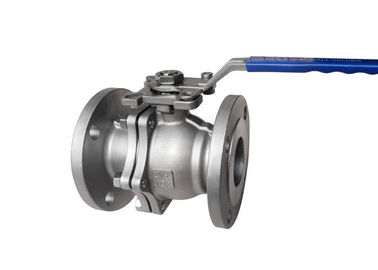

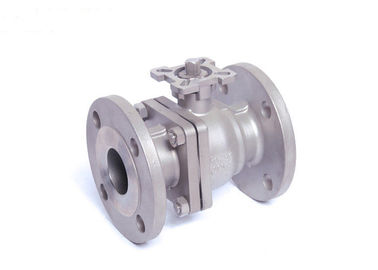

JIS 20K 2PC المصبوب الصلب الكرة صمام ISO5211 لوحة تصاعد المباشر للمحرك
مواصفات
صمام الكرة
المعايير المعمول بها:
- التصميم والتصنيع: ASME B16. 34 ، API608
- الاتصال: JIS B2212 ~ B213
- الاختبار والتفتيش: JIS B2003 ، API6D
- وجها لوجه البعد: JIS B2002
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- JIS 10K 20K
نطاق درجة حرارة:
- - 20 درجة مئوية ~ 185 درجة مئوية
جزء فتح وإغلاق الصمام الكروي (الكروي) مدفوع بواسطة ساق الصمام ويدور حول محور ساق الصمام. إنه يستخدم بشكل رئيسي لقطع أو تشغيل الوسط في خط الأنابيب ، ويمكن استخدامه أيضًا لتنظيم السوائل والتحكم فيها. يتميز طراز المنفعة بمزايا البنية المدمجة ، الختم الموثوق به ، الهيكل البسيط والصيانة المريحة ، وغالبًا ما يكون سطح الختم والسطح الكروي في حالة مغلقة ، والتي لا يمكن تآكلها بسهولة بواسطة الوسيط ، وسهل التشغيل والصيانة .
الضغط | بحجم | φD | L | φE | φB | φC | تي | F | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 19/04 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 19/04 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 19/04 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 19/04 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | اتصل بنا بحرية | |||||||||||||||||
80 | ||||||||||||||||||
100 | ||||||||||||||||||
125 | ||||||||||||||||||
150 | ||||||||||||||||||
200 |
الوضعية
مناسب للوسائط العاملة العامة مثل الماء ، المذيبات ، الحمض والغاز الطبيعي ، ولكنه مناسب أيضًا للوسط مع ظروف العمل القاسية ، مثل الأكسجين ، بيروكسيد الهيدروجين ، الميثان والإيثيلين ، والتي تستخدم على نطاق واسع في الصناعات المختلفة.
قوة
1. مقاومة الموائع صغيرة: يكون المقطع العرضي لأنبوب التوصيل بين الكرة وجسم الصمام متساويًا ، ويتم توصيل الممر الكروي بواسطة قوس دائري ، ويمر الوسط عبر المجال ، وتكون مقاومة الموائع صغيرة .
2. أداء مانع للتسرب جيدًا: يعتمد مقعد الصمام مواد PTFE مع تشوه مرن معين وقوة عالية ، مما يحقق أداء ختم جيدًا ويضمن ثبات الصمام.
3. عمر الخدمة الطويل: إن قلب الصمام والضوء الذي يرون مادة الرقبة مصنوعان من الفولاذ المقاوم للصدأ الأوستنيتي ، كما أن مادة مقعد الصمام مصنوعة من PTFE ، والتي يمكنها تحقيق مقاومة تآكل جيدة وإطالة عمر خدمة الصمام.
اختيار النموذج
2PC الكامل ميناء العائمة الكرة صمام
اساسي | ANSI | GB | JIS | DIN |
الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
نموذج | 1) نموذج منصة عالية 2) مقبض نموذج |
