تفاصيل المنتج:
شروط الدفع والشحن:
|
متوسط: | غاز زيت مائي | صلة: | شفة |
---|---|---|---|
بحجم: | DN15 ~ DN200 | هيئة المواد: | CF8M |
اساسي: | JIS | الضغط: | 10K |
تسليط الضوء: | ss flanged ball valve,ball valve flange type |

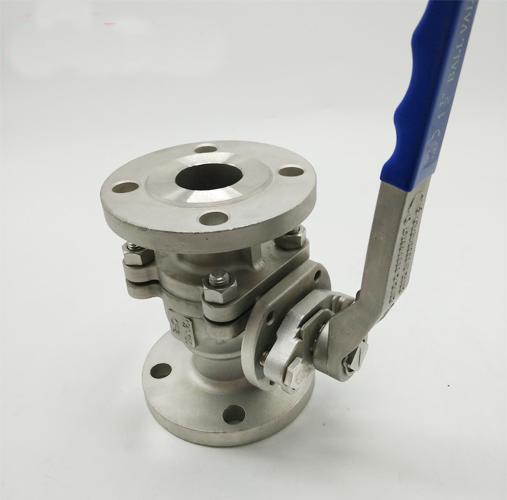

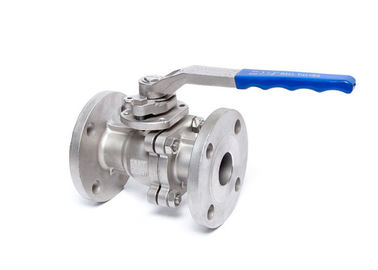

ارتفاع ضغط 2 قطعة الكرة صمام دليل JIS 20K CF8 الفولاذ المقاوم للصدأ الغاز
مواصفات
JIS مقبض قياسي Oprated الكرة صمام
المعايير المعمول بها:
- التصميم والتصنيع: ASME B16.34 ، API 608
- اتصال شفة: JIS B2212 ~ B213
- اختبار مقاومة الحريق: API607 4th 1993
- الاختبار والتفتيش: JIS B2003 ، API6D
نطاق الحجم:
- 15A ~ 200A
تصنيف الضغط:
- JIS 10K 20K
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
تغلق صمامات الكرة تدفق الماء باستخدام كرة ، داخل الصمام. عندما تكون في الوضع "on" ، تكون الفتحة متوافقة مع الأنبوب ، مما يسمح بتدفق المياه بحرية. عندما تكون في وضع "الإيقاف" ، يكون الفتح عموديًا على تدفق المياه ، مما يؤدي إلى إيقاف التدفق تمامًا. في صمام الكرة ، يتم التحكم في التدفق باستخدام ذراع. إن وضع الرافعة العمودية على الأنبوب يسمح بتدفق المياه. تحريكه بزاوية 90 درجة يوقف التدفق.
الوحدة: مم | |||||||
الضغط | بحجم | L | φE | φB | φC | تي | F |
10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
20 | 117 | 100 | 75 | 58 | 14 | 1 | |
25 | 127 | 125 | 90 | 70 | 14 | 1 | |
32 | 140 | 135 | 100 | 80 | 16 | 2 | |
40 | 165 | 140 | 105 | 85 | 16 | 2 | |
50 | 178 | 155 | 120 | 100 | 16 | 2 | |
65 | 190 | 175 | 140 | 120 | 18 | 2 | |
80 | 203 | 185 | 150 | 130 | 18 | 2 | |
100 | 229 | 210 | 175 | 155 | 18 | 2 | |
125 | 356 | 250 | 210 | 185 | 20 | 2 | |
150 | 394 | 280 | 240 | 215 | 22 | 2 | |
200 | 457 | 330 | 290 | 265 | 22 | 2 |
الوضعية
تستخدم الصمامات الكروية للتحكم في التدفق والضغط وإغلاقها للسوائل المسببة للتآكل ، والطين ، والسائل الطبيعي والغازات.
يتم استخدامها في صناعة النفط والغاز الطبيعي ، ولكنهم أيضًا يجدون مكانًا في العديد من قطاعات التصنيع وتخزين المواد الكيميائية وحتى الاستخدامات السكنية.
لماذا تختار صمام الكرة
1. أنها تحتوي على تصميم مضغوط وانخفاض الصيانة لا يتطلب أي تزييت
2. إنها فعالة من حيث التكلفة بين جميع الصمامات
3. أكبر ميزة لصمامات الكرة هي أنها تتميز بخصائص خنق ضعيفة يمكن أن تتسبب في تآكل مقعد صمام الكرة بسهولة.
4. أنها توفر خدمة مانعة للتسرب.
5. يفتحون ويغلقون بسرعة.
6. تتمتع صمامات الكرة بمرونة تصميم متعددة الاتجاهات.
اختيار النموذج
2PC الكامل ميناء العائمة الكرة صمام
اساسي | ANSI | GB | JIS | DIN |
الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
نموذج | 1) نموذج منصة عالية 2) مقبض نموذج |
اتصل شخص: Hu
الهاتف :: 86-13957755057
