تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | WCB ، LCB ، WC6 ، WC9 ، C12 ، CF8 ، CF8M ، CF3 ، CF3M ، إلخ | ضغط تقدير: | فئة 150 ~ 2500 |
|---|---|---|---|
| درجة الحرارة: | -196 ° ~ 593 ° | إنهاء الاتصال: | ASME B16.5 ، ASNE B16.47 ، BSEN 1092 |
| بحجم: | NPS 2 "~ 56" | عملية طريقة: | دليل ، دودة العتاد ، المحرك الكهربائي ، المحرك الهوائية |
| تسليط الضوء: | flanged gate valve,industrial gate valve |
||

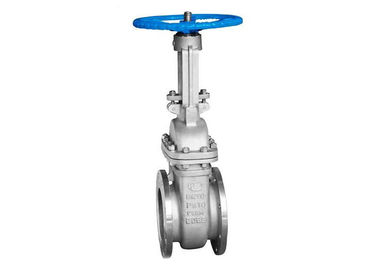

انسحب صمام بوابة إسفين مرنة بونيه تصميم ميناء كامل الحجم حسب الطلب
| بحجم | NPS 1/2 ″ ~ 56 ″ |
|---|---|
| تصنيف الضغط | فئة 150 ~ 2500 |
| مواد | WCB، LCB، WC6، WC9، C12، C5، CF8، CF8M، CF3، CF3M |
| درجة الحرارة | -29 ~ 540 ℃ |
| تصميم وتصنيع قياسي | API 600 ، BS 1414 ، ASME B16.34 |
| وجها لوجه | ASME B16.10 ، BSEN 558 |
| نهاية الاتصال | ASME B16.5 ، ASME B16.47 ، BSEN 1092 |
| اختبار والتفتيش | ISO 5208 ، API 600 ، BS 6755 |
| نوع الهيكل | OS & Y ، قلنسوة انسحب ، إسفين واحد |
| طريقة التشغيل | دليل ، المحرك الكهربائي ، المحرك الهوائية |
تم تصميم وصنع صمامات البوابة المصنوعة من الصلب المصبوب لتوفير أقصى عمر خدمة وموثوقية. جميع صمامات البوابة مملوءة بالكامل وتفي بمتطلبات التصميم لمعايير المعهد الأمريكي للبترول API600 و API 6D ، والمعيار البريطاني BS1414 و BS EN 1984 وبشكل عام ، تتوافق مع معيار الجمعية الأمريكية للمهندسين الميكانيكيين ASME B16.34. صمامات متوفرة في مجموعة كاملة من المواد الجسم / بونيه والديكورات.
نطاقات المواد
تشتمل المواد القياسية للجسم / غطاء المحرك على تسع درجات من الكربون وسبائك منخفضة و فولاذ مقاوم للصدأ. للتطبيقات الخاصة ، يمكن توفيرها في درجات أخرى من السبائك والفولاذ المقاوم للصدأ. هناك مجموعة كاملة من المواد المزخرفة لتتناسب مع أي خدمة. تتوفر مواد التغليف وحشوات التعبئة الكاملة لمجموعة كاملة من شروط الخدمة.
التعديلات المتاحة لصمامات الصلب
| تقليم التغييرات تعديلات اتصال النهاية التعبئة وتغيير طوقا مشغل المشغل ملحقات عقارب | معادلة الضغط كل ممر عوازل العملاء المحددة ولد نهاية تتحمل التغييرات الأكسجين والكلور للتخليص والتغليف |
| A) عملية عجلات يدوية كبيرة لسهولة التشغيل. alsoavaliable مع gearing.motor المحركات ، المحركات الهوائية أو الهيدروليكية للحصول على خدمات أكثر صعوبة. | ب) يعيش تحميل التعبئة في الخدمات التي تتطلب ركوب الدراجات بشكل متكرر أو مع وجود اختلافات عالية في الضغط / درجات الحرارة ، يعمل التحميل المباشر على إطالة عمر الخدمة بين فترات الصيانة عن طريق طلب عدد أقل من المحطات. وتستخدم الينابيع بيلفيل لتوفير الإجهاد الغدة التعبئة المستمر. | دافئ المسمار خارج و yoke.Cast صمام بوابة الصلب نير جزء لا يتجزأ مع غطاء محرك السيارة ل 150 LB-8 ″ 600Lb-6 ″ ، 900Lb-4 ″ والصغيرة. |
| D) BB قلنسوة مثبتة ، قلنسوة لحام وغطاء ختم الضغط في الخدمات التي تتطلب ركوب الدراجات بشكل متكرر أو مع اختلافات عالية في الضغط / درجة الحرارة | ه) نهاية الاتصالات اختيار من الحواف ، RTJ ذات الحواف أو الحافة الجانبية لمرونة الأنابيب. | F) نير الأكمام يوفر الارتباط الطويل للخيط الطويل بين الأكمام المقرحة والساق عمرًا طويلًا للخيوط. يتم توفير صمامات ذات أحجام أكبر من 150Lb-12 ″ و 300 Lb-10 ″ و 600 Lb-6 ″ و 900 Lb / 1500Lb / 2500Lb-4 regularly بانتظام مع بكرات تدحرجت. |
| ز) عصابة فانوس ومجموعة التعبئة مزدوجة اتصال تركيب حلقة مانعة للتسرب من الفانوس ومكدس تعبئة مزدوج متاح بشكل اختياري للخدمات الهامة | H) الهيئة إلى بونيه المشتركة يتم استخدام وصلة طوق مسطح الوجه في الصمامات 150 £. يتم استخدام المفصل من الذكور والإناث في الصمامات 300 رطل إلى 600 رطل. يتم استخدام وصلة المفصل في الجسم لربط بونيه في الصمامات 900 رطل & أعلى تصنيفا. | I) الجذعية يتم توفير جميع الصمامات بوابة إسفين مع ينبع تي رئيس مزورة. بتزوير رأس T- ، يتم تقوية الساق عند اتصال إسفين الساق ، كما يتيح هذا التصميم إمكانية إسفين ساق مثني للتشويش. |
| J) إسفين تضمن الأضلاع ذات الأضلاع المتكاملة دليلًا على توسيط صمام إسفين. يحتوي صمام بوابة الإسفين المرن على إسفين بواحدة ، قرص مزدوج ، تم تصميمه بحيث ينثني كل شوط بشكل مستقل. يمكن الوصول إليه في انقسام صلب ومرن وتصميماته. |
المعايير المعمول بها:
● STEEL GATE VALVES API 600 / API6D
● الصلب بوابة الصمامات ISO 10434 / ISO 14313
● صمامات الصلب ، ASME B16.34
● وجها لوجه ، ASME B16.10
● نهاية الشفاه ، ASME B16.5
● BUTTWELDING ينتهي ، ASME B16.25
● التفتيش واختبار API 598 / API 6D
أوصاف التصميم:
● تصميم ميناء كامل
● نظام التشغيل & Y خارج SRCEW و YOKE
● BB.BOLTED BONNET
● الحافة المرنة ، موجهة تماما
● اختيار الحافة الصلبة أو الفتحة
● حلقات مقعد قابلة للتجديد
● مزورة الجذعية تي
● ارتفاع الجذعية والمناديل غير الناهضة
● ينتهي أو الشفة
● متوفر مع مشغل BG
