تفاصيل المنتج:
شروط الدفع والشحن:
|
صمام نوع: | يطفو على السطح | صلة: | شفة |
---|---|---|---|
بحجم: | DN15 ~ DN200 | اساسي: | ANSI / JIS / DIN |
الضغط: | PN16 / PN25 / PN40 | متوسط: | غاز زيت مائي |
تسليط الضوء: | flange end ball valve,ss flanged ball valve |

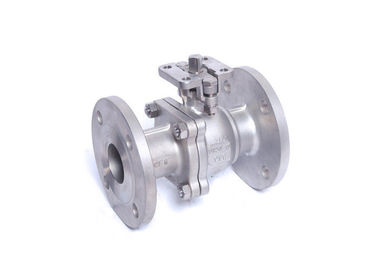

المحرك الكهربائي المباشر تصاعد SS الكرة صمام شفة نوع الاسمية الحجم DN50 ~ DN200
مواصفات
صمام الكرة
المعايير المعمول بها:
- التصميم والتصنيع: GB12237-89
- الاتصال: JB / T79
- اختبار مقاومة الحريق: API607 4th 1993
- الاختبار والتفتيش: GB / T13927-1992
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- GB PN16 PN25 PN40
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
الصمام الكروي ، عضو الفتح والإغلاق (الكرة) مدفوعًا بساق الصمام ويدور حول محور صمام الكرة. ويمكن أيضا استخدامه لتنظيم السوائل والسيطرة عليها. يتمتع صمام V-ball شديد الصلابة بقوة قص قوية بين القلب على شكل V والمقعد المعدني لسبائك الكربيد الصلب. إنها مناسبة بشكل خاص للجزيئات التي تحتوي على الألياف الدقيقة. إلخ. لا يمكن لصمام الكرة متعدد الاتجاهات التحكم بشكل مرن في تبديل التقارب والتقسيم وتحويل اتجاه التدفق ، ولكن يمكن أيضًا إغلاق أي قناة وتوصيل القناتين الأخريين.
PN (الأم) | DN | L | φE | φB | φC | تي | F | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 18/04 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 18/04 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 18/04 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | اتصل بنا بحرية | ||||||||||||||||
80 | |||||||||||||||||
100 | |||||||||||||||||
125 | |||||||||||||||||
150 | |||||||||||||||||
200 |
الوضعية
يستخدم صمام الكرة بشكل أساسي في خط الأنابيب لخفض اتجاه تدفق الوسيط وتوزيعه وتغييره.
أفضلية
1. إن محمل الدفع يقلل من عزم الاحتكاك لجذع الصمام ، مما يجعل جذع الصمام سلسًا ومرنًا للتشغيل على المدى الطويل.
2. الوظيفة المضادة للساكنة: يتم وضع نوابض بين الكرة ، وجذع الصمام وجسم الصمام ، ويمكن استخلاص الكهرباء الساكنة المولدة أثناء عملية التبديل.
3. بما أن المواد مثل polytetrafluoroethylene لديها خاصية تشحيم ذاتي جيدة وفقدان الاحتكاك مع الكرة صغير ، فإن عمر الخدمة لصمام الكرة الكروية طويل.
اختيار النموذج
2PC الكامل ميناء العائمة الكرة صمام
اساسي | ANSI | GB | JIS | DIN |
الضغط | 150LB / 300LB | PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
نموذج | 1) نموذج منصة عالية 2) مقبض نموذج |
