تفاصيل المنتج:
شروط الدفع والشحن:
|
صمام المواد: | الفولاذ المقاوم للصدأ | صلة: | شفة |
---|---|---|---|
بحجم: | DN15 ~ DN200 | عملية: | مقبض |
الضغط: | PN16 | متوسط: | غاز زيت مائي |
تسليط الضوء: | flange end ball valve,ss flanged ball valve |

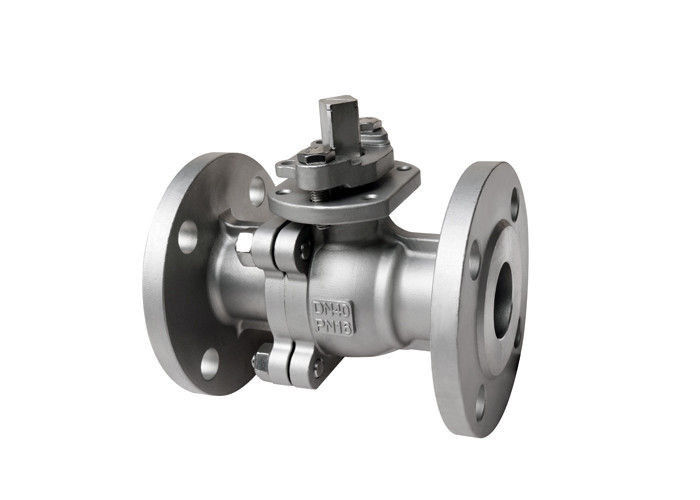

التعامل مع منفذ الكرة الكامل ذو الحواف ذو الحافة المزدوجة ينتهي بالشكل القياسي GB
مواصفات
GB مقبض صمام الكرة Oprated
المعايير المعمول بها:
- التصميم والتصنيع: GB12237-89
- الاتصال: JB / T79
- اختبار مقاومة الحريق: API607 4th 1993
- الاختبار والتفتيش: GB / T13927-1992
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- GB PN16 PN25 PN40
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
صمام الكرة وصمام البوابة هما نفس نوع الصمام. الفرق هو أن جزء الفتح والإغلاق عبارة عن كرة ، وتدور الكرة حول جسم الصمام لتحقيق الفتح والإغلاق. يستخدم صمام الكرة بشكل أساسي في خط الأنابيب لخفض اتجاه تدفق الوسيط وتوزيعه وتغييره. يتم تعريف معيار صمام الكرة ذو شفة GB / T21465-2008 "مصطلحات الصمام" على النحو التالي: يتم تشغيل عضو الفتح والإغلاق (الكرة) بواسطة ساق الصمام وتدوير حول محور ساق الصمام.
الوحدة: مم | |||||||
الضغط | بحجم | L | φE | φB | φC | تي | F |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
الوضعية
يستخدم صمام الكرة بشكل أساسي في خط الأنابيب لخفض اتجاه تدفق الوسيط وتوزيعه وتغييره.
قوة الكرة صمام
1. الأداء المضاد للكهرباء الساكنة: يتم وضع نوابض بين الكرة ، وجذع الصمام وجسم الصمام ، ويمكن استخلاص الكهرباء الساكنة الناتجة عن عملية التبديل.
2. بما أن المواد مثل polytetrafluoroethylene لديها خاصية تشحيم ذاتي جيدة وفقدان الاحتكاك مع الجسم الكروي صغير ، فإن عمر الخدمة لصمام الكرة الكروية طويل.
3. مقاومة السوائل منخفضة ، وصمام الكرة الهوائية هو الأقل مقاومة للسوائل في جميع أنواع الصمامات.
4. ختم جذع الصمام موثوق. نظرًا لأن جذع الصمام لا يؤدي إلا نفس حركة الرفع ، فإن سدادة التعبئة لساق الصمام لا تتعرض للتلف بسهولة ، وتزداد قدرة السداد عند زيادة ضغط الوسيط.
اختيار النموذج
2PC الكامل ميناء العائمة الكرة صمام
اساسي | ANSI | GB | JIS | DIN |
الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
نموذج | 1) نموذج منصة عالية 2) مقبض نموذج |
