تفاصيل المنتج:
شروط الدفع والشحن:
|
| صمام: | CF8 | كرة: | CF8 |
|---|---|---|---|
| سيات مادة: | ptfe | بحجم: | 1/2 "~ 8" |
| اساسي: | ansi | بناء: | ميناء كامل |
| تسليط الضوء: | ss flanged ball valve,ball valve flange type |
||

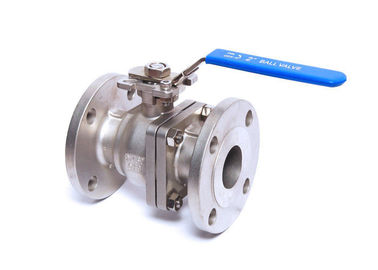

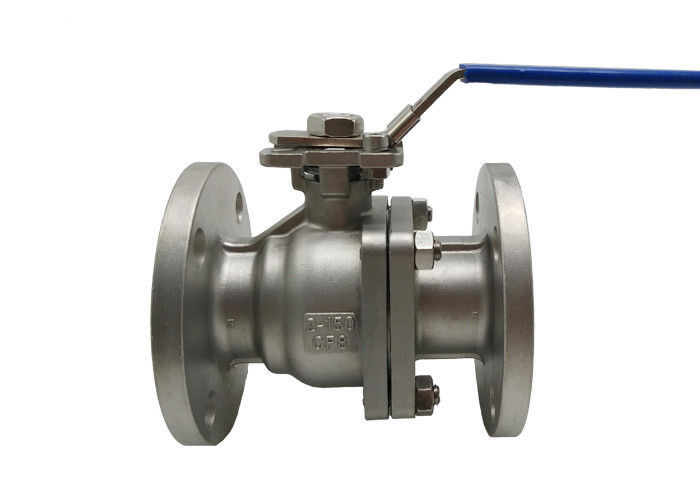

فئة 150LB CF8 الفولاذ المقاوم للصدأ الكرة ذات حواف صمام 2 بوصة تعمل عن طريق مقبض
مواصفات
صب العائمة الكرة صمام
المعايير المعمول بها:
- التصميم والتصنيع: GB12237-89
- الاتصال: JB / T79
- اختبار مقاومة الحريق: API607 4th 1993
- الاختبار والتفتيش: GB / T13927-1992
نطاق الحجم:
- 1/2 "~ 8"
تصنيف الضغط:
- ASME CL ، 150 ، 300
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
* فئة 150LB 2 قطعة الفولاذ المقاوم للصدأ شفة كامل ميناء الكرة صمام
صمامات الكرة ذات الحواف لها نوع اتصال مختلف عن الصمامات الكروية الأخرى التي نحملها. من المفترض أن يتم تزاوجها مع اتصال ذي حواف أخرى ، تسمح الصمامات الإلكترونية بسهولة التنظيف والاستبدال.
| الضغط | بحجم | φD | L | φE | φB | φC | تي | F | N-φh | H | H1 | W | M | P |
| Class150 | 1/2 " | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 16/04 | 48 | 79 | 135 | 9 | 9 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 16/04 | 53 | 84 | 135 | 9 | 9 | |
| 1 " | 25 | 127 | 108 | 79،5 | 51 | 12 | 1.6 | 16/04 | 64 | 95 | 170 | 11 | 11 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 16/04 | 71 | 103 | 170 | 11 | 11 | |
| 1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 16/04 | 76 | 111 | 200 | 14 | 14 | |
| 2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 19/04 | 85 | 120 | 200 | 14 | 14 | |
| 2 1/2 " | المزيد من المواصفات ، اتصل بنا بحرية | |||||||||||||
| 3 " | ||||||||||||||
| 4 " | ||||||||||||||
| 5 " | ||||||||||||||
| 6 " | ||||||||||||||
| 8 " | ||||||||||||||
مقدمة موجزة
هيكل صمام الكرة العائمة عائم. تحت تأثير الضغط المتوسط ، يمكن للكرة توليد إزاحة معينة والضغط على سطح الختم في نهاية المخرج لضمان ختم نهاية المخرج.
يتمتع صمام الكرة العائمة بهيكل بسيط وأداء جيد للختم ، لكن حمل الكرة الخاضع لوسط العمل يتم نقله جميعًا إلى حلقة ختم المنفذ ، لذلك من الضروري مراعاة ما إذا كانت مادة حلقة الختم يمكنها تحمل عبء العمل الوسط الكروي. يستخدم هذا الهيكل على نطاق واسع في الصمامات الكروية المتوسطة والمنخفضة الضغط.
قوة الكرة صمام
1. مقاومة السوائل صغيرة ، وصمام الكرة كامل التجويف يكاد يكون بلا مقاومة للتدفق.
2. بنية بسيطة ، صغيرة الحجم وخفيفة الوزن.
3. لها وجهان مانعان للتسرب ، والمواد السطحية السدادة لصمام الكرة تستخدم على نطاق واسع في مختلف أنواع البلاستيك ، ولها أداء ختم جيد ويمكن تحقيق الختم الكامل. كما تم استخدامه على نطاق واسع في أنظمة فراغ.
اختيار النموذج
2PC الكامل ميناء العائمة الكرة صمام
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| نموذج | 1) نموذج منصة عالية 2) مقبض نموذج | |||
