هيئة المواد: | CF8 CF8M WCB | الضغط: | PN16 |
---|---|---|---|
بناء: | انقسام الجسم | اساسي: | الدين |
بحجم: | DN15 ~ DN200 | صلة: | شفة مزدوجة |
تسليط الضوء: | flange end ball valve,ball valve flange type |

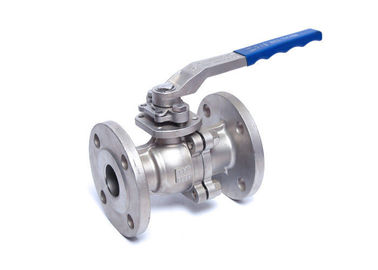

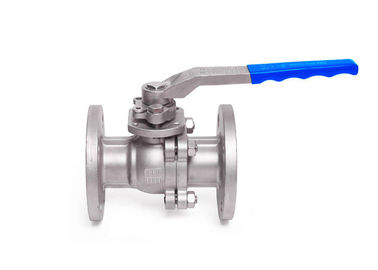

معيار DIN سبليت الجسم منخفضة منصة 2PC الكرة صمام PTFE PPL مقعد لينة
مواصفات
DIN قياسي مقبض صمام الكرة Oprated
المعايير المعمول بها:
- التصميم والتصنيع: DIN 3357/1 ، 2EN12516-1
- اتصال شفة: DIN2542 ~ DIN2545 ، En1092
- اختبار مقاومة الحريق: API607 4th 1993
- الاختبار والتفتيش: DIN3230 / 3 ، En12266
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- GB PN16 PN25 PN40
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
صمامات كرة التجويف الكاملة لها نفس قطر التجويف مثل الأنبوب. الميزة هي أنه لا توجد خسائر احتكاك إضافية ، وأن النظام سهل التنظيف ميكانيكيًا (الخنازير). الجانب السلبي هو أن الكرة والإسكان أكبر من صمام الكرة القياسي مع التجويف المنخفض. وبالتالي التكلفة أعلى قليلاً ، وبالنسبة للعديد من التطبيقات هذا غير مطلوب.
الوحدة: مم | |||||||
الضغط | بحجم | L | φE | φB | φC | تي | F |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
الوضعية
عادةً ما تكون الصمامات الكروية هي صمام ثنائي الاتجاه مخصص للتطبيقات التي يتم تشغيلها في عدد من الصناعات المختلفة. بعض هذه تشمل الماء والنفط والغاز والكيماويات والأدوية والتعدين على سبيل المثال لا الحصر.
أفضلية
1. خفيفة الوزن ، وانخفاض الاهتزازات على خطوط الأنابيب
2. يشير وضع الرافعة سريع وسهل الإغلاق إلى ما إذا كان الصمام مفتوحًا أم مغلقًا
3. سهلة التركيب: مع المفاصل ذات حواف
4. سهلة الصيانة والإصلاح: يمكن إزالتها من الأنابيب دون خلع الشفاه
5. عملية موثوقة وخالية من المتاعب في جميع المواقف وفقدان بسيط في التدفق
اختيار النموذج
2PC الكامل ميناء العائمة الكرة صمام
اساسي | ANSI | GB | JIS | DIN |
الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
نموذج | 1) نموذج منصة عالية 2) مقبض نموذج |
